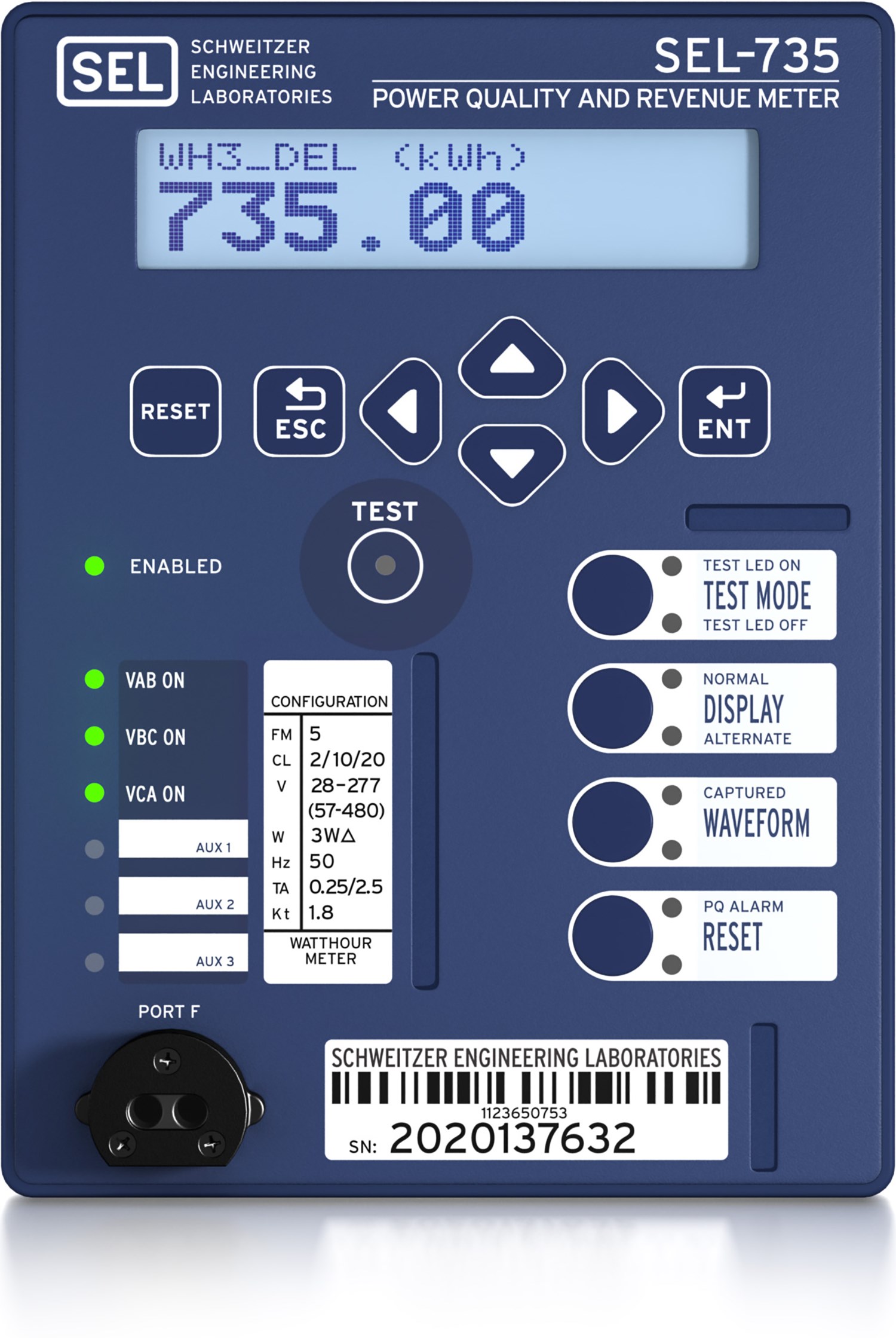

Medição precisa
O SEL-735 excede os requisitos dos padrões de precisão da ANSI e da IEC em um amplo intervalo de corrente. Capaz de realizar medição confiável e precisa mesmo na presença de harmônicas, o SEL-735 excede os requisitos da classe de precisão da norma ANSI C12.20 e 0.1 S e da classe de precisão da norma IEC 62053-22. A fabricação com foco na qualidade garante que o medidor atenderá esses requisitos de precisão por todo o ciclo de sua vida útil.

Coleta de dados do perfil de carga
Você pode coletar dados de faturamento com um registrador do perfil de carga simples de usar que captura anos de dados.

Integração avançada

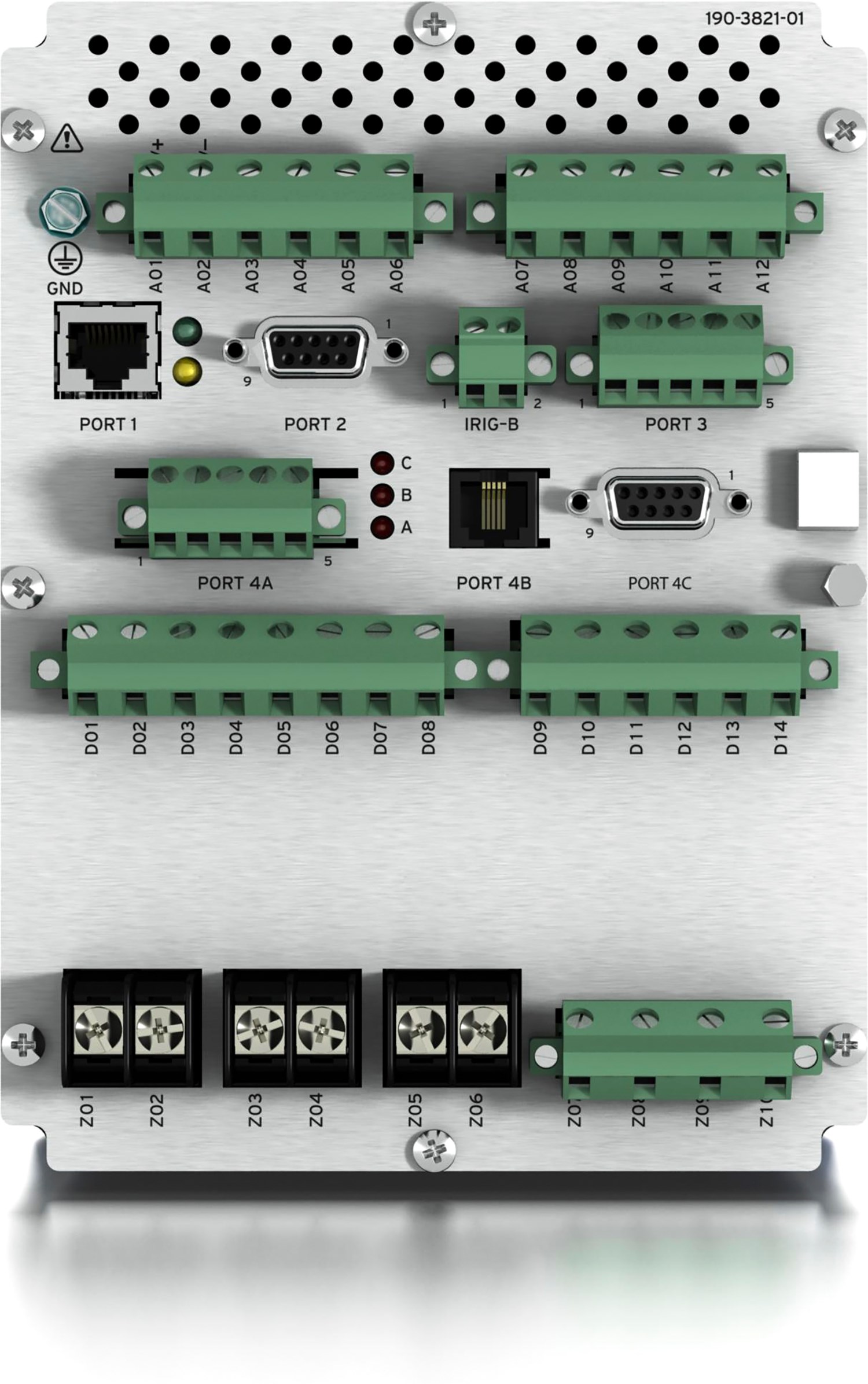

O SEL-735 se integra perfeitamente ao software de faturamento Itron MV-90, IEC 61850, DNP3, IEEE C37.118, Modbus ou arquiteturas de comunicação SEL. Múltiplas portas e protocolos de comunicação permitem que o SEL-735 se comunique simultaneamente com até dez dispositivos.

IEEE C37.118.1a-2014 Synchrophasors

Compensação do transformador de instrumentos
O SEL-735 é o único produto da SEL que fornece compensação de magnitude e angular para erros do transformador de instrumentos. Corrija atrasos e erros em cada fase para obter precisão do sistema de alto desempenho, mesmo usando transformadores classe de proteção. O SEL-735 é equipado com a combinação eficaz de IEEE C37.118 e Compensação do Transformador de Instrumentos (ITC); dessa forma, você pode optar em aplicar correção na interface dos sincrofasores ou em todas as interfaces da medição, fornecendo flexibilidade para muitas aplicações.

IEC 61850 GOOSE e MMS
Usando IEC 61850 GOOSE, o SEL-735 pode efetuar comunicações peer-to-peer com outro dispositivo para troca de dados de medição, qualidade de energia ou controle em tempo real sobre Ethernet. Ou, ele pode usar MMS para reportar a um cliente MMS, tal como um SCADA master.

Compensação de perdas na linha e no transformador
Inserindo informações da impedância da linha e dados de placa do transformador diretamente no medidor, você pode automaticamente compensar perdas na linha ou no transformador e mudar o ponto de faturamento.

Medição do tempo de uso (TOU)
Você pode reportar registros flexíveis de demanda e energia diferenciados no tempo com múltiplos tipos de dias, tarifas e estações, bem como um calendário programável de 20 anos.

Demanda preditiva
Com a função de demanda preditiva, você pode monitorar a demanda acumulada e emitir um alarme quando a demanda exceder um limite definido pelo usuário. O SEL-735 pode então desligar cargas ou efetuar cortes da carga de pico (“peak shaving”) através do controle de geração para evitar custos de demanda. O alarme de demanda preditiva está disponível através de IEC 61850, Modbus, DNP3, comunicações Mirrored Bits ou dos LEDs do painel frontal.

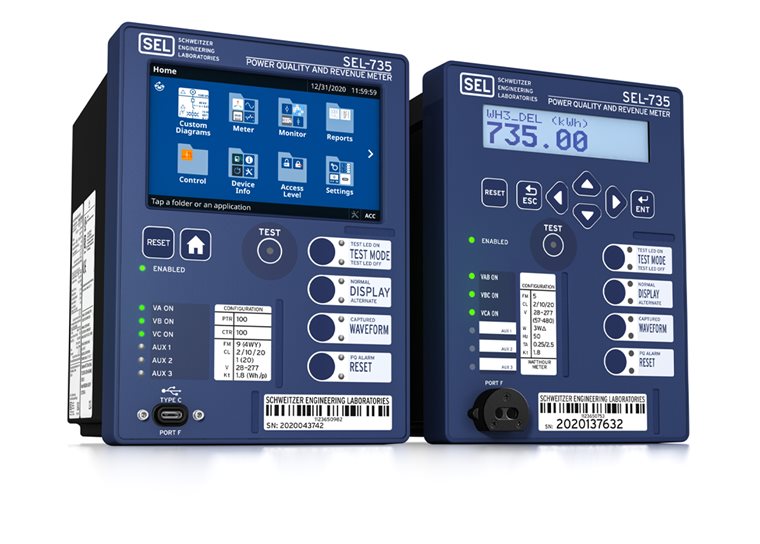

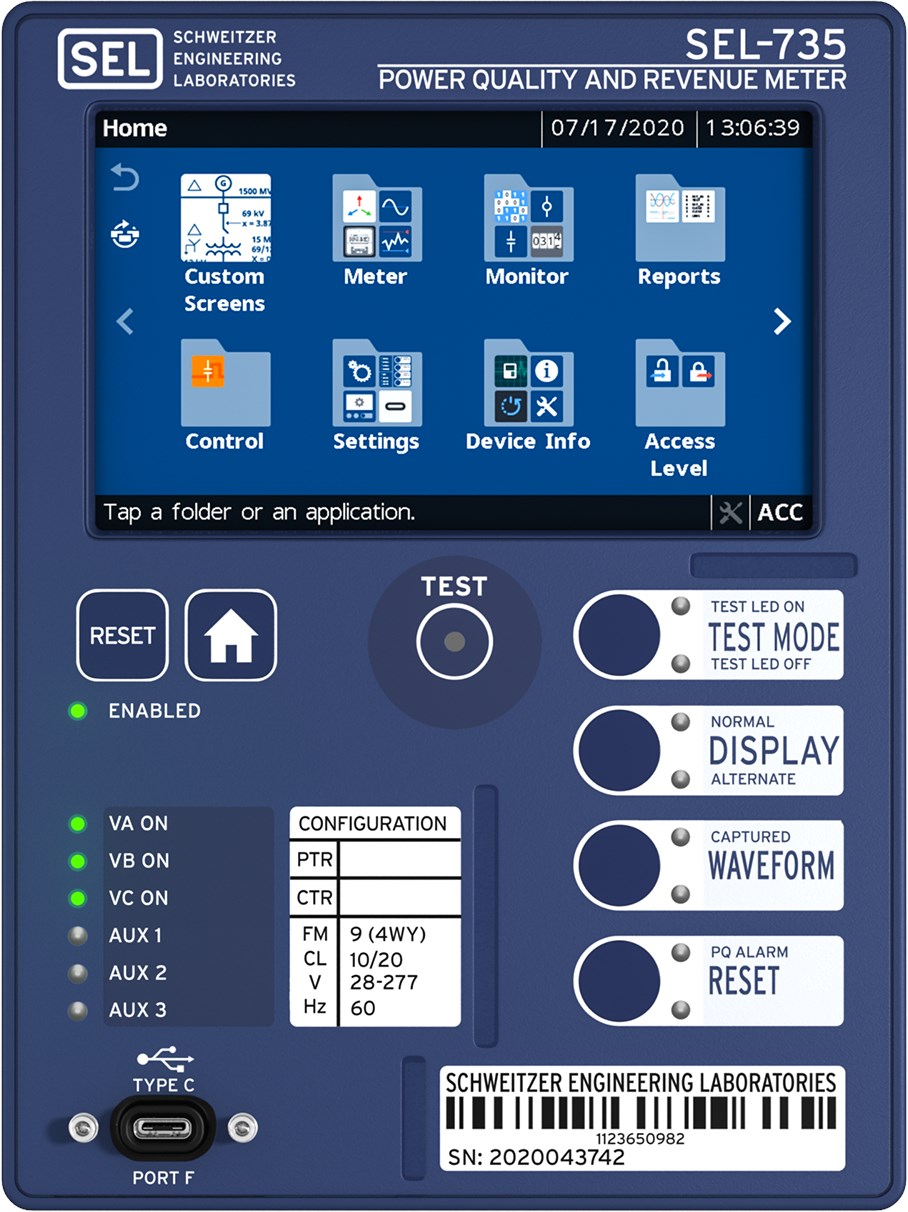

Tela touchscreen opcional
Com a interface touchscreen de fácil utilização do medidor avançado, é possível:

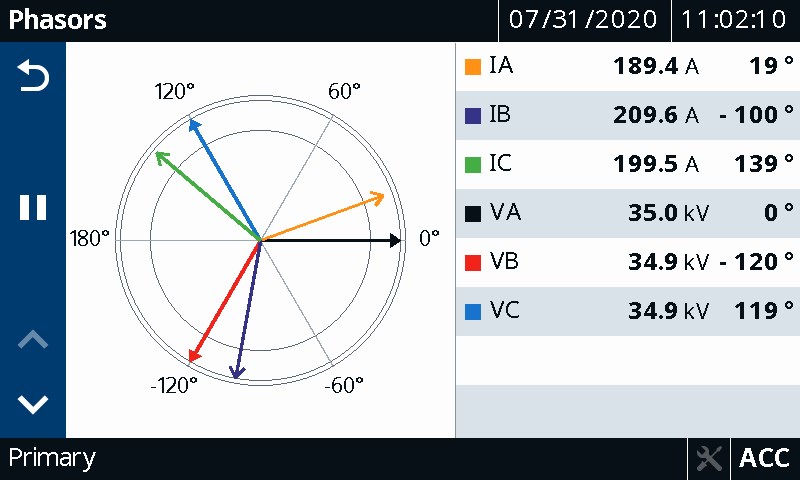

• Visualizar um diagrama fasorial em tempo real para verificar o cabeamento.
• Verificar a precisão da energia no modo de teste enquanto verifica o fluxo de energia em tempo real.

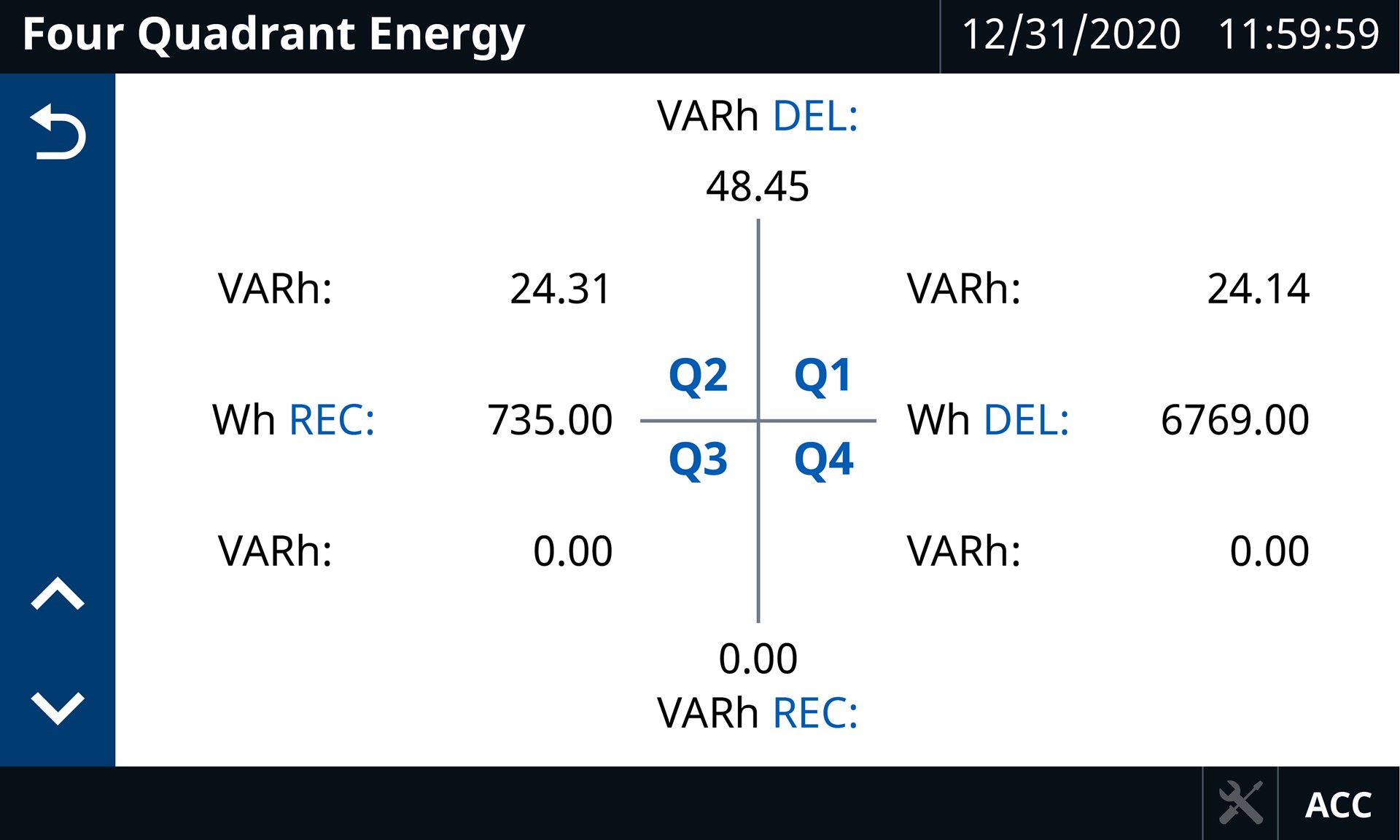

• Ler os dados de faturamento, incluindo consumo de energia e pico de demanda.

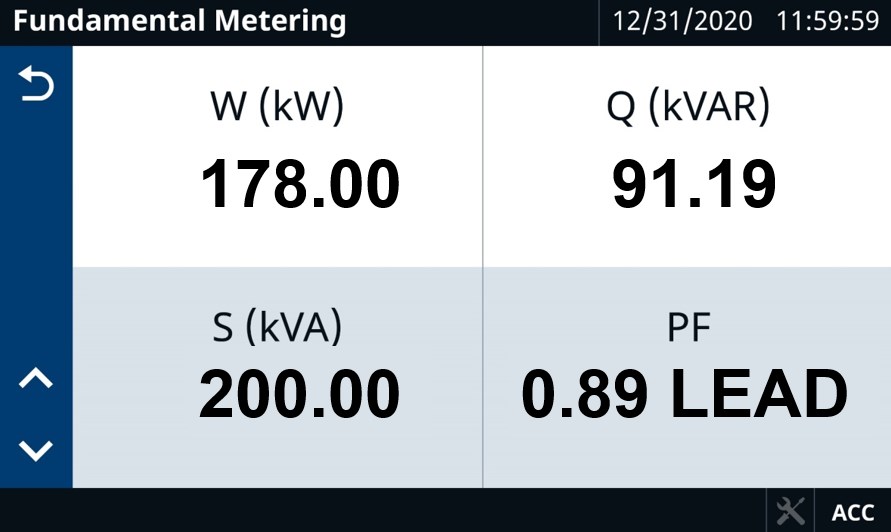

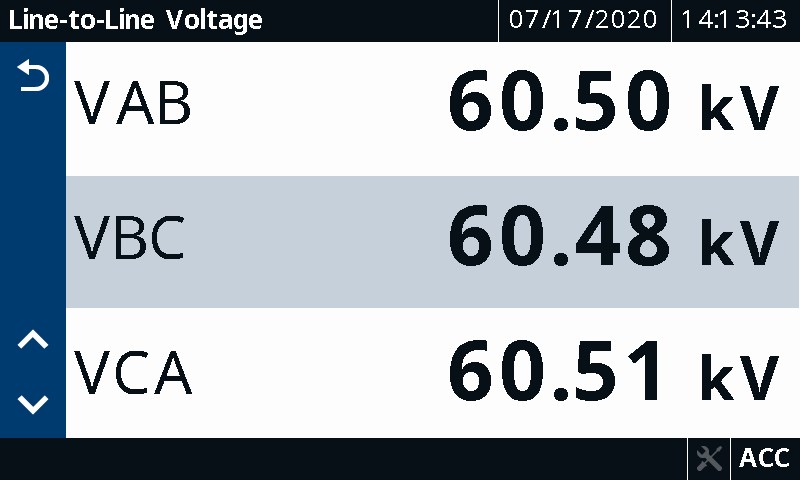

• Monitorar tensão, corrente, fator de energia, frequência e energia.

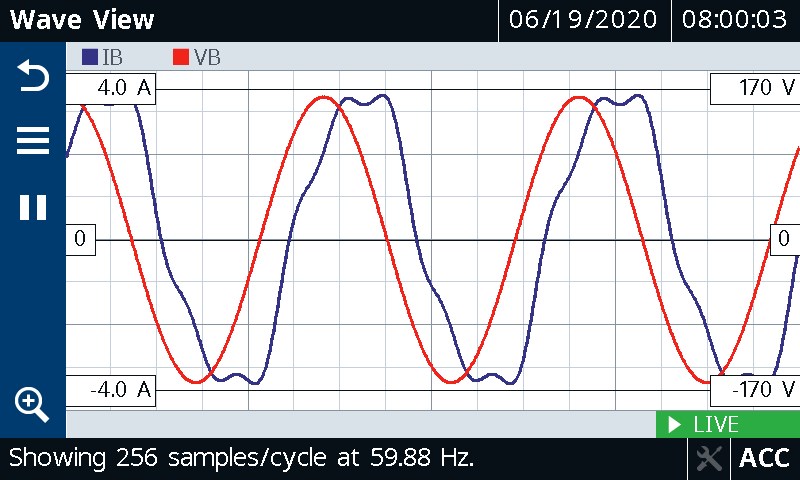

• Analisar as formas de onda do sistema com oscilografia integrada.
• Ajustar as configurações com apenas alguns toques.
• Criar senhas complexas usando o teclado QWERTY.
• Comissionar o medidor sem um laptop.

Soluções de integração de software

• Configure as medições — o software acSELerator QuickSet SEL-5030 é uma ferramenta poderosa e de fácil utilização, com modelos de configurações e aplicações consistentes para ajudá-lo a obter o máximo do seu medidor SEL. Baixe o QuickSet agora.
• Automatize a coleta de dados – o software acSELerator Team automatiza a coleta e o relatório de dados do sistema de potência de vários dispositivos para um local central, a fim de facilitar o acesso. O Team se integra ao QuickSet, colocando todas as ferramentas de gerenciamento de dispositivos em um só local.
• Analise dados de eventos — o software SEL-5601-2 Synchrowave Event exibe relatórios de eventos de relés SEL e arquivos COMTRADE, permitindo que você analise e diagnostique facilmente o comportamento do relé durante uma falta do sistema de energia. Combine o Synchrowave Event com o Team para automatizar totalmente a recuperação e exibição do relatório de eventos.

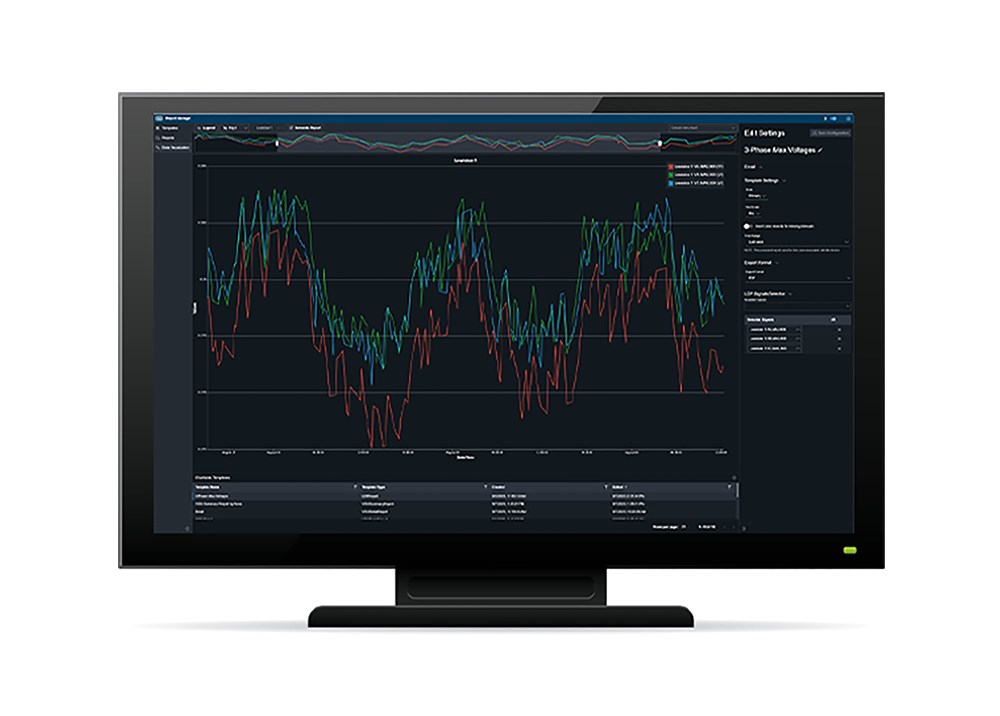

• Transforme dados em ações –o software Synchrowave Reports visualiza os dados de medição coletados e armazenados pelo Team. Com os Synchrowave Reports, você analisa dados rapidamente, identifica tendências de uso e diagnostica problemas no sistema.
• Relatórios de dados integrados –A API do SEL-5230 acSELerator Database fornece ferramentas de software de terceiros com acesso aos dados coletados pelo Team e arquivados no acSELerator Database. Isso permite que diferentes sistemas de nível empresarial, como um sistema de gerenciamento de energia ou um sistema de faturamento, integrem os relatórios de dados.
