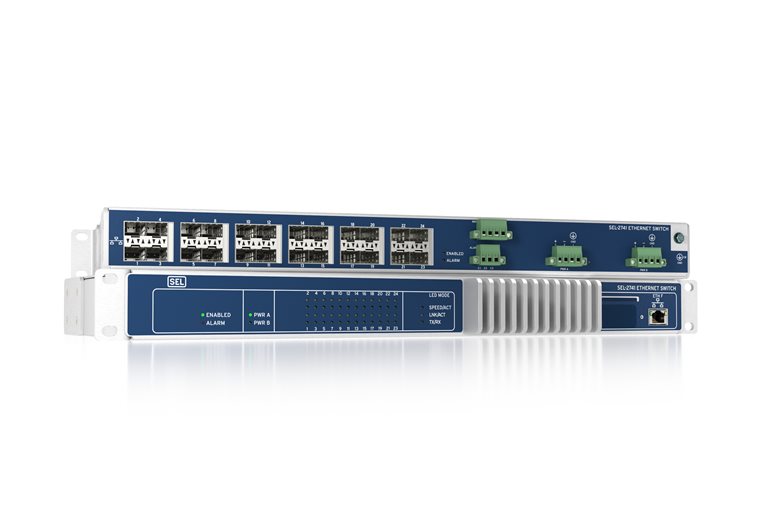

SEL-2741
Switch Ethernet
O SEL-2741 permite soluções para sistemas de rede definidas por software (Software-Defined Networking – SDN) que suportam os requisitos empresariais e de tecnologia operacional (TO) que variam de controle em tempo real a sistemas de controle de processo (Process Control Systems – PCSs), sistemas de controle distribuído (Distributed Control Systems – DCSs) e SCADA. Ele foi desenvolvido especificamente para suportar os requisitos de rede IEC 61850 com o desempenho e a segurança cibernética líderes do setor. O SEL-2741 funciona de forma confiável, mesmo nas condições ambientais mais adversas encontradas nas concessionárias e industrias.
Download do software: SEL-5056 Software-Defined Network Flow Controller
A partir de
USD 4.700Crie uma segurança de rede mais forte — controle exatamente o que é permitido em sua rede com a arquitetura de negar por padrão e inspeção de pacotes de múltiplas camadas em cada hop com o TO SDN fornecido pelos softwares SEL-2741 e SEL-5056 Software-Defined Network Flow Controller. O TO SDN permite que você controle quais dispositivos são permitidos em sua rede e quais conversas cada dispositivo tem permissão. Apenas os pacotes que correspondem às conversas autorizadas são encaminhados; todos os outros são descartados ou enviados para seu sistema de detecção de intrusões. O TO SDN também aumenta a segurança cibernética dos sistemas, eliminando recursos de rede obsoletas e propensos a ataques, como tabelas MAC, RSTP - Rapid Spanning Tree Protocol, multicast e broadcast.
Melhore o desempenho de failover — o TO SDN projeta redes de maneira proativa, trazendo mais precisão e previsibilidade para redes de infraestrutura crítica, suportando de forma confiável até mesmo os sinais dos sistemas de controle mais exigentes, como o Sampled Values. O tempo de failover é inferior a 100 μs, duas ordens de magnitude menor do que aqueles alcançados com tecnologias de sistemas de rede existentes. E, sem portas bloqueadas para RSTP, todas as portas SEL-2741 podem ser usadas para fluxos de comunicação.
Simplifique a coleta de dados NERC CIP — use o SEL-2741 para estabelecer controles de segurança inline, não sujeitos a bypass de segurança para portas e serviços. Use o SEL-2741 e o SEL-5056 com o aplicativo SEL Flow Auditor para automatizar a coleta e o relatório de informações do NERC CIP-007-6 R1.1 sem varreduras perigosas ou movimentações onerosas das equipes técnicas, que abordam o gerenciamento de segurança do sistema de portas abertas e serviços em ativos cibernéticos.
Gerencie a escalabilidade da rede e o gerenciamento de mudanças — gerencie sua rede, não switches pontuais. O software SEL-5056 Software-Defined Network Flow Controller proporciona controle de rede centralizado, fazendo interface com os switches SEL-2741 para configurar a rede e gerenciar todas as alterações de rede. Todas as adições e alterações de rede são gerenciadas em conjunto por meio de transações entre o software do controlador de fluxo e os switches afetados, eliminando a necessidade de atualizar as configurações nos switches individualmente.
Opções flexíveis de compra — monte o switch de 24 portas perfeito para você com opções metálicas ou SFP, fontes duplas de alimentação de ampla faixa e entradas digitais. O SEL-2741 é compatível com SFPs de fibra da SEL e de outros fabricantes com um gerenciamento poderoso . Todas as 24 portas aceitam velocidades de 100 Mbps ou 1 Gbps para suportar até mesmo as aplicações de barramento de processo mais exigentes.
Sincronize o tempo na LAN com precisão — o SEL-2741 atua como um relógio de Protocolo de Tempo Preciso (Precision Time Protocol – PTP) transparente, suportando o perfil do sistema de potência IEEE C37.238-2017 para garantir a sincronização de tempo de sub-microssegundos dos dispositivos finais.
Características
-
- 1
Indicadores gerais de status
- 2
LEDs de status da fonte de alimentação
- 3
LEDs de status da porta Ethernet (três modos de LED disponíveis)
- 4
Etiqueta configurável
- 5
Porta de controlador de fluxo fora de banda
- 6
Opções de montagem em rack, superfície ou painel
123456
-
-
- 1
24 portas Ethernet
- 2
Duas entradas digitais
- 3
Um contato de alarme forma C
- 4
Opções de fonte de alimentação redundantes
1234
-
Detalhes
O SDN oferece segurança cibernética de confiança zero
O SEL-2741 fornece controle de acesso à rede com negar por padrão e gerenciamento de comunicações seguras, protegendo o plano de controle com OpenFlow 1.3 sobre o protocolo Transport Layer Security (TLS).
Compatível com a norma IEC 61850
O software SEL-5056 pode importar arquivos SCD 61850 e automatizar o provisionamento de rede.
Desempenho em ambientes adversos
O SEL-2741 atende às normas IEEE 1613 e IEC 61850-3, pode ser instalado em ambientes internos ou em gabinetes externos apropriados e é classificado para temperaturas operacionais de -40 a 85 graus Celsius.
Operações confiáveis e rápida restauração de faltas
Compatível com as normas IEC61850-3 e IEEE1613. Ele mantém a configuração do fluxo durante os ciclos de potência mesmo quando o controlador de fluxo está offline. Resolva faltas na rede em menos de 2 microssegundos.
Alta largura de banda e opções flexíveis de porta
Todas as 24 portas possuem capacidade gigabits e podem ser encomendadas como metálicas 100/1000BASE-T ou SFP. Mescle e combine tipos de portas em grupos de 4 para criar o switch perfeito. Consulte opções de transceptor SFP.
Fácil utilização
Aceita interfaces de orquestração para provisionamento de circuitos ponta a ponta, comissionamento automatizado e vários modos de LED para fácil resolução de problemas local.
Consciência situacional
A funcionalidade SDN no SEL-2741 integra-se ao SEL-5056 Flow Controller para configuração centralizada, gerenciamento de alterações, diagnóstico operacional e estatísticas de telemetria.
Capacidade de manobra
Suporta largura de banda total do backplane com taxa de dados de pacote de 24 Gbps full duplex, sem bloqueio.
Controle de acesso à rede para redes de diversos tamanhos
Fornece inspeção de pacotes de múltiplas camadas em todo o encaminhamento de rede para cada fluxo nas camadas 1, 2, 3 e 4. A tabela de fluxo comporta 8.192 entradas de fluxo.
Qualidade de serviço (QoS) (QoS: “Quality of Service”)
Fornece gerenciamento de prioridade de tráfego através de quatro filas de WRR (Weighted Round Robin) 8:4:2:1.
Sincronização de tempo
Suporte para Relógio Transparente PTP para perfis IEEE C37.238-2011, IEEE C37.238-2017 e IEC61850-9-3:2016 e sincronização de switch através de NTP ou ACTS (Authenticated Controller Time Synchronization).
Entradas digitais
O SEL-2741 proporciona a integração perfeita do sistema com a funcionalidade controlada por lógica.
Registro e diagnóstico
Gere e envie eventos de registro diretamente para um servidor central através de UDP ou protegido com TLS, compatível com SNMPv3 para diagnóstico do switch.
Opções flexíveis de instalação
O SEL-2741 é um dispositivo 1U que está disponível para montagem em painel, em superfície ou em rack. A fonte de alimentação dupla suporta uma ampla faixa de tensões de alimentação e fontes integradas redundantes.
Versão mínima do software
Vídeos
Video Playlists
Comissionamento SDN
- SEL-5056 Using the Learn & Lock Feature
- Commission and User Creation with the SEL-5056 Flow Controller
- Adopt SEL-2740S Using the SEL-5056 Flow Controller
- Adopt Hosts using the SEL-5056 Flow Controller
Configuração de Comunicação SDN
- SEL-5056 SDN Quick Start
- SEL-5056 Logical Connections Part 1- CSTs and Logical Connection Definitions
- SEL-5056 Logical Connections Part 2- Creating CSTs
- SEL-5056 Logical Connections Part 3- Creating Unicast Logical Connections
- SEL-5056 Logical Connections Part 4- Creating Multicast Logical Connections
- Enabling SEL Relay Failover Mode with the SEL-5056 Flow Controller
Gestão e Resolução de Problemas SDN
- Backing Up and Restoring SEL-5056 Databases
- SEL-2740S Redundancy and Replacement with the SEL-5056 Flow Controller
Versões mais recentes do firmware
Não há versões de firmware disponíveis para este produto.
| Produto | Revisão | ID do firmware | Data de disponibilidade | Número de série |
|---|---|---|---|---|
| SEL-2741 | R102-V0 | SEL-2741S-R102-V0-Z001001-D20250815 | 21/08/25 | ~1252300001 |
| SEL-2741 | R101-V0 | SEL-2741M-R101-V0-Z002001-D20250220 | 26/02/25 | ~1250570001 |
Os IDs para versões mais antigas do firmware estão normalmente no Apêndice A do manual de instruções.
